Bir kaç aydır üzerinde çalıştığım projeyi nihayet tamamlayabildim.
Sizlere daha önce forumda En dandik ampli :) başlığı altında tanıttığım bu uygulamanın şemasını ve PCB dizaynını yeniden çizip aynı zamanda göze de hitap eder bir hale getirmeye çalıştım.
Ayrıca drhardware'in de yardımıyla devre şemasında bir kaç ufak değişiklik yapıldı ve şu anki haline getirildi.

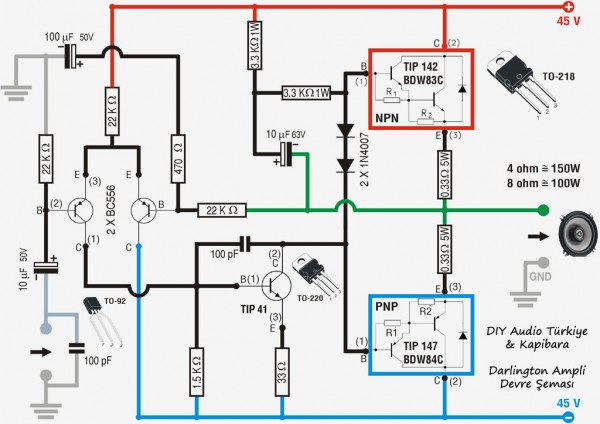

Büyük devre şemasını yazının altında yer alan "dosyalar" bölümünden edinebilirsiniz.
Devremiz şemadaki haliyle, girişinde sinyal yok ve çıkışında woofer bağlı iken (Girişe 10K lık potansiyometre koymayı ihmal etmeyin. Eğer koymayacaksanız -ki ben o şekilde kullandım- girişe paralel 4.7K lık bir direnç lehimleyiverin) 5 cm mesafeden sonra hiç bir ses duyamayacağınız kadar sessiz çalışıyor. Çıkışta tizler bağlı iken durum değişebilir şahsen denemedim şimdiden belirteyim.
Yukarıda anlattığım şekilde çalıştırdığınızda girişte sinyal yok iken çıkışta bir gürültü var ise ya bir yerde hata yaptınız veya kullandığınız malzemede sorun var demektir.
Beslemede, çıkışı 2X32 Volt olan 250W lık trafo kullanıldı. (Keşke trafoyu yaptırırken 2X35 Volt sardırsaydım.)
Devrede basit gibi duran ama önemi büyük olan BC556 lara dikkat çekmek istiyorum. Devrenin eski şemasında bunlar BC558 olarak belirtilmiş ama aslında uygun değiller. Çünkü BC558 in Kollektör-Emiter arası en fazla 30 Volt olabiliyor ki bu noktada voltaj yaklaşık 45 Volt civarında. Biraz araştırınca daha yüksek voltaja dayanabilen en yakın muadilleri olan BC556 nın uygun olacağını düşündüm. Ayrıca Kollektör-Emiter arası en fazla 80 Volt olabiliyor.
Kaldı ki ilk denemelerde kullandığımız BC558 ile devre doğru düzgün çalışmıyor ve tuhaf sesler çıkarıyordu.
Devrede kullanacağınız BC556 ların hFE lerini mutlaka ölçün ve bibirine en yakın sonuçları verenleri kullanın. hFE değerleri birbirinden epeyce uzak olan farklı transistör kullanırsanız (örneğin birinin hFE'si 200 diğerinin ki 500 şeklinde) ciddi sorunlarla karşılaşacağınızı söyleyebilirim. Şahsen denendi siz boşuna denemeyin.
Devrenin tamamlanmasında gecikmenin en büyük nedeni sahte çıkış transistörleri yüzünden yaşanan sorunlar oldu diyebilirim.
Şemada belirtilen TIP142 ve TIP147 çiftini ilk başta bulmak epey sorun oldu. Bir yerden zar zor tanesi 1.25YTL ye bi çift bulabildim fakat çıkışa bağladığımız 4ohm 120W ucuz araba hoparlörü, sesi biraz yükseltmeye kalkınca dumanlar çıkararak yandı, (Keşke görüntüleyebilseydim o an :)) ve beraberinde devreye de başta çıkış transistörleri olmak üzere bazı hasarlar verdi.
Daha sonra sipariş vererek yaklaşık tanesi 0.75YTL ye 4 çift getirttirdim. Fiyatının bu denli ucuz olmasından ve transistörlerin üzerindeki baskının kalitesizliğinden ciddi derecede şüphelendim ama başka çare olmadığı için mecburen denemek zorunda kaldım. Sonuç düşündüğüm gibi tam bir hayal kırıklığı oldu. Amfinin sesini yarıya kadar bile açmanıza gerek kalmadan çıkış transistörleri kısa devre oldular. :( Bu şekilde de iki çift daha TIP 142 ve 147 yaktıktan sonra bu işin böyle olmayacağını anlamış olduk.
Malzeme satan başka bir yere gidip durumu anlattım ve elimdeki sahte malzemeleride göstererek bu transistörlerin gerçeklerini temin edip edemeyeceğini sorduktan sonra, bulabileceğini fakat pahalı olacağını söyledi.
Artık olayın geri dönüşü yoktu, ne kadarsa getirmesini söyledim.
Biraz araştırdım TIP142 ve TIP 147 çiftine muadil olarak BDW83C ve BDW84C çiftini buldum, ayrıca bu transistörlerin akım kapasiteleri 5 Amper daha fazla idi. Artık hangisi bulunursa o kullanılacaktı.
Sonunda siparişlerim geldi, malzemecim TIP leri bulamadığını fakat BDW serisini bulduğunu ve kesinlikle sahte olmadıklarına garanti verdikten sonra da tanesinin 2.5YTL olduğunu ilave etti :). Ne olur ne olmaz diyerek altı çift alıp hemen denemeye koyulduk ve sonuç olarak BDW83C - BDW84C çifti kesinlikle sahte değildi ve amfi uzun süre yüksek volumde çalışmasına karşı hiç bir problem çıkarmadan çalıştılar.
Giriş boşta ve çıkış yüklü iken çıkış hattındaki DC offset yaklaşık 40mA fakat girişte sinyal varken bu değer 30mA ile 50mA arasında duruma göre değişiklik gösteriyor.
Arada preamfi vs kullanmadan PC nin ses kartının en yüksek volumünde 4 ohm'luk yükle devrenin en fazla 2.5 Amper çektiğini ölçtüm. (Bazı PC anakartlarında onboard ses chipi bulunduğundan ve bunların büyük bir kısmının çıkış volumü harici ses kartlarının bariz bir şekilde altında olduğundan yaptığınız denemelerde yanılabilirsiniz. Kullandığınız ses kartının bu şekilde olup olmadığından öncelikle emin olunuz.)
Bu esnada, boşta iken +/- 45 (90) Volt olan besleme gerilimi +/- 40 (80) Volta kadar indi.
Devrenin yaklaşık olarak 200 W güç harcaması var diyebiliriz.
AB sınıfı çalışan devrenin teorik olarak %60 verimle çalıştığı düşünülürse bu haliyle 4 ohmluk yüke 120 W RMS çıkış gücü verdiği söylenebilir.
Devrede kullanılan transistörlerin tamamı daha yüksek voltajlara dayanabilecek kapasitede o yüzden deneyimli arkadaşlar biraz daha yüksek besleme gerilimleri kullanabilirler. En azından tam güçte +/- 50 (100) Volt ile rahatlıkla çalışabileceğini düşünüyoruz. Tabi bunun için BDW83C ve BDW84C çiftini daha büyük bir soğutucuya bağlamak gerekecektir.
Ortada bulunan TIP41 transistörü ise çok az ısınmakta bu yüzden küçük bir alüminyum parçasını soğutucu olarak kulanmanız yeterli olacaktır.
Besleme katında yapacağınız değişiklikler artık sizin ustalığınıza kalmış.
Devrede kullanılan bütün yarı iletkenlerin datasheetlerine ait linkleri ekliyorum.
BC556
TIP41
TIP142
TIP147
BDW83C
BDW84C
Forumda Yazılmış Olan Yorumlar
fatihunal77 yazdı:
Projeyi gerçekleştirdik. Devre boşta sorunsuz sinyal veriyor her şey normal görünüyor fakat 10K vb potans ta müzikle deneme yaptık ses net gelmiyor. Çatlak tınılıyor. Sebebi nedir acaba?
Crowbar yazdı:
gevv yazdı:
gevv yazdı:
smps çok eskiden çinden numune olarak getirtmiştim fakat kullanmak nasip olmadı 2 adet var satışa sundum hala satılmadılar gücü 700w çıkışı 50v hatırlıyordum ama 45 voltmuş tüm testleri bu smps ile yapacağım
smps devresi yapacaksanız ekte bulunan devreyi yada benzerlerini öneririm
sg3525 ir2110 ikilisi ile işler daha kolay oluyor
hamist yazdı:
Sizin adınıza sevindim,
ama pwr spply a takıldı gözlerim.
Benzer bir çalışma hazırlığındayım,
kaç volt kaç amper, nereden biraz açıklarsanız sevinirim.
gevv yazdı:
dün gece baya bir düzenleme yapyım 1n4007 diyorları 4148 ile değiştirdim bd243 yerine mje13007 taktım beyz emiter arasındaki kondansatör ve direnc değerini değiştirdim soğutucuyu biraz daha büyüttüm pcb hazırlayıp testlere başladım çok uzun süre oldu mje ısısı normal tipler çok az ısınıyor
bakalım uzun süre test ederim birde tam güç testleri olacak sanırım 1 ay uğraşırım
hamist yazdı:
Eğer BD241 elinize ateş yanığı gibi bir his vermiyorsa bırakın ısınsın,
merak etmeyin, ancak isterseniz küçük bir soğutucu alarak veya kendiniz bir aliminyum
parça ayarlayarak ısıyı dağıtarak düşürebilirsiniz.
Devre elimde olmadığı için ne kadar ısınıyor bilemiyorum.
Ancak hoperlor bağlı değilken çıkış noktasını şaseye göre ölçün,
sıfır volt olmalı.
Eğer burada yüksek voltajlar görürseniz hoperlorünüzü de yakabilirsiniz.
Devre, malzeme ve montaj hatası yoksa öyle anormal ısı üretecek gibi gözükmüyor,
BD241 yerine çok daha zayıf bir transitör bile olsa darlington çıkışı rahatlıkla sürer.
gevv yazdı:
fakat sorun ile ilgili bir çözüm ya da ip uçları daha iyi olacak
daha önce transistörlü amfi yapmadım belki yapmışımdır ama hatırlamıyorum daha çok hep tamir yaptım
ilk defa bu devre ile bu kadar yoğun uğraşıyorum 3 gün araştırma yapıp sonrasında devreyi kurdum sesi gerçekten çok temiz gürültü yok tek sorumun bd241 ısısı onuda bd243 yaptım gerçi ısı sorunu çözülmedi ama bd243 daha iyi oldu
hamist yazdı:
Birşey daha ekleyeyim,
bir audio devresi içinde 1N4000 serisi diod kullanmak doğru değil,
zira 1N4000 serisi diodlar doğrultucu amaçlı yapılmıştır.
Eğer bir audio devresi içinde böyle bir diod kullanılmış ise,
o devre acemicedir ve bence denenmemelidir.
hamist yazdı:
Amplifikatörlerde ilk kural hoperlorun bağlantı noktasında toplam besleme voltajının yarısı
veya eğer arada kondansator olmayan çift beslemeli devre ise sıfır V olmalı,
ki aslında bu da toplam beslemenin yarısıdır.
Bu durumda 1+1=2K BD241'in collektor yüküdür aynı zamanda.
Çıkış noktasının sıfır volt olduğunu kabul edersek,
48.5V /2K=0.0245A=24.5mA
48.5V x 24.5mA=1.17W
yani elektrik ve elektroniğin temel formülü ''ohm kanunu''.
1W'tan itibaren ortaya çıkacak ısılar için soğutucu kullanmak gerekebilir,
ancak BD241 1W altında soğutucuya ihtiyaç duymaz,
bu biraz da silisyum karekteristiğidir.
Tabii bu DC şartlar için doğru,
girişe uygulanan sinyal kuvvetine göre -/+ sapmalar göstecektir ki,
bu da iş yapma karşılığıdır.
Benim yeni başlayan arkadaşlara ilk önerim,
çalışma alanları konusunda internetteki kaynakları iyi gözlemleyip,
-/+48V seviyelerinden önce, en iyi ihtimalle 25-30V(-/+15) altında çalışan devreler ile
gözlemlerini güçlendirmeleri.
gevv yazdı:
sizde az ısındığından bahsetmişsiniz gerçi bağladığınız soğutucu büyük ben çok daha ufak kullandım bir süre sonra soğutucu baya ısınmış oluyor uzun süre elle tutulamıyor
devre şeması ekte sizce bd241 neden fazla ısınıyor ya da bu transistörün ısı seviyesi ne olmalı
tiger41 yazdı:
hak320 yazdı:
http://s5.directupload.net/file/d/2213/bx85ntzl_jpg.htm
tiger41 yazdı:
hak320 yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
dönem ödevi olarak yaptım bi rica etsem calısma prensibini
calısmasını ve elemanlar ne işe yarıyo bi versen şimdiden teşekkür ederim :selam:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
[email protected]
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Size yeni bir darlington.... Güle güle kullanın..
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Bu konuya 247 yazı gelmiş.. Gerçekten inanılmaz!
ARKADAŞLAR,
BU DEVRE, DİZAYN EDEN KİŞİ TARAFINDAN DA İTİRAF EDİLDİĞİ ÜZERE STABİL DEĞİLDİR. ZAMANINIZI VE PARANIZI BOŞUNA HARCAMAYIN.
DİĞER BİR HUSUS; BURASI BU KONUNUN TARTIŞMA YERİ DEĞİLDİR. LÜTFEN FORUM KISMIMIZA ÜYE OLUP KONUYU ORADA TARTIŞIN.
SON OLARAK: BU KONUYA İLGİ DEVAM EDERSE, ÜZÜLEREK; OKUYUCULARIN VE ÜYELERİN ZARAR GÖRMEMESİ AÇISINDAN BU MAKALE YAYIMDAN KALDIRILACAKTIR. "DIY AUDIO" ADAM GİBİ ÇALIŞMAYAN DEVRELERİ UYGULAMAYA KOYMAK DEĞİLDİR. EĞER GERÇEKTEN STABİL VE UCUZ DEVRELER İSTİYORSANIZ BİR SÜRÜ DEVRE ŞEMASI BULABİLİRİM.
AMA BU DEVRENİN UYGULANMASINA BİR SON VERİN!
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
http://www.siliconchip.com.au/cms/A_109055/article.html
sony teybin modeli nedir??
Anonymous yazdı:
Anonymous yazdı:
http://img225.imageshack.us/img225/951/ampzc0.jpg
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
viewtopic.php?t=172&start=120
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Desde já muito obrigado.
Ps.: não quero abusar de sua boa vontade, o problema e que eu ainda não encontrei um lugar para traduzir suas menssagens.
Anonymous yazdı:
Adam son mesajında "Türklerin bu kadar yardımsever ve sempatik olduğunu bilmiyordum, teşekkür ederim." yazdı. Bundan önce gelen yabancılar hep küfürlü yorum bırakmıştı, onları siliyorum. Fakat neyi sildiğimden emin olmak için ne yazdıklarını anlamam gerek. Bu adamın ne sorduğunu üstteki mesajlarda zaten yazdım.
Hala aynı düşüncede misin? :)
Anonymous yazdı:
Anonymous yazdı:
Abraços
Anonymous yazdı:
Existem algumas ferramentas de tradução Inglês-turco, mas nada está bom. Eles estão produzindo resultados muito ruins. Não é compreensível.
Mas eu encontrei um site inclui diyaudiotr projectos "Inglês versão traduzida. Para LM3886 projeto, visite http://www.circuit-projects.com/lm3886- ... oject.html
E para RAS300 projeto http://www.circuit-projects.com/300-wat ... ifier.html .
Estes são os nossos projectos. Você pode traduzir Inglês para Português de http://www.google.com/translate_t?langpair=en|pt . Obrigado pelo seu interesse
Anonymous yazdı:
Abrigado
Anonymous yazdı:
Arkadaş Portekizce konuşuyor. Ben Portekizce bilmem. Ama Google Translate sağolsun, yazdıklarını çevirdim ve anladım. İlk mesajında 25+25V trafoyla beslediğini buna rağmen çok iyi sonuç aldığını yazmış. İkinci mesajında ise kimsenin cevap vermediğini, yazdıklarını anlamadığımızı ve onun da anlamadığını yazmış. Ben de cevap verdim, Google ile çevirdim okudum, aldığın sonucu da tebrik ederim dedim. :)
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Estamos falando língua turca. Estou usando o Google Translate (máquina tradutor) para ler a sua mensagem em Inglês e escrever esta mensagem.
Parabéns para os bons resultados com amplificador.
Goodbye
Anonymous yazdı:
Anonymous yazdı:
Zaten boş vakitlerimizde hoby olarak yapıyoruz bu işleri, bir de tel sarmaya vaktim olmaz. Hem trafo yapanlar taş mı yiyecek. :)
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Kesin bişey diyemeyeceğim ama sen yine de +/- 50V veya 55V civarını fazla geçmemeye çalış.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
BD243C+BD249C ve BD244C+BD250C
Beslemem +\- 39 Volt
ciki$ gucu ise 4 om da 135W. Ses cok iyi. Hakiki ciki$ tranzistorlerinden bulabilirseniz devreyi yapim. Canavar gibi cali$iyor.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
TDA7294 iyidir güzeldir de o entegrelerin hatta neredeyse para eden pek çok yarıiletkenin sahtesi ülkemizde bol miktarda mevcut. Hakiki olanını bulabilirseniz ne ala.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
http://resim.diyaudiotr.com/proje/kapibara/sema.jpg
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
bi de bende +/-29 trafo var bunu kullansam bi aksilik olurmu
Anonymous yazdı:
ses kalitesi süper herkese tavsiye ediyorum
piyasada bolcana var ve ucuz
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
civarları bir ampli şeması arıyorum başka şemalar varmı elinizde burda yayınlarsanız çok makbule geçer
şimdiden teşekkürler
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
http://www.diyaudiotr.com/kaynak/Image/ ... t/sema.gif
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
TDA1562 için bulduğum datasheetlerde illaki Q var, Q olmayanını bulamadım henüz ama siz elinizdekine göre yapın pek fazla bi fark yoktur sanırım.
1/2*RS olayını çözemedim açıkçası ama giriş yüküyle alakalı olabilir. Konulmasa da olur gibi sanki, ama kesin bişey diyemiyorum. :bilmem:
Anonymous yazdı:
Anonymous yazdı:
Eğer 4 ohm epmedansa sahip bir hoparlör bağlayacaksanız en az 150W, 8 ohm olacak ise en az 100W RMS e dayanabileceğinden emin olun ki başınız ağırmasın.
THD olayını fazla dert etmeyin, bu devreyi yapıpta sesini beyenmedim diyen henüz olmadı.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
THD verileri hakkında bi bilgim malesef yok.
http://europa.spaceports.com/~fishbake/amp/ca100.htm
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
kafam iyce karıştı açıklık getirirsen sevinirim.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
1- Texas Instruments'in DRV134 entegresiyle unbalanced sinyali balanced hale getirmek.
2- 1. amplifkatörün çıkışını 2.amplifikatörün girişne direk bağlaıp, 2. amplifikatörün kazancını 0 yapmak.
Kolay gelsin.
Anonymous yazdı:
Anonymous yazdı:
Kolay gelsin.
Anonymous yazdı:
Anonymous yazdı:
herkese iyi çalışmalar...
Anonymous yazdı:
Lakin BDV66C tipi yok datasheetlerinde.
CE arası; BDV66-60V, BDV66A-80V, BDV66B-100V olabilmekte.
Bulabilirseniz mutlaka BDV66B tibini tercih edin.
Anonymous yazdı:
devrede BDW83 ve BDW84 serisi çıkış tr. leri yerine onların eşleniği olan BDV66C ve BDV67C kullanıcam... çünkü BDW veya TIP serilerini bulamadım.. ama aldığım yer endüstriyel bir elektronikçi ve elimdeki bu serinin kesinlikle ve kesinlikle sahte olmadığını söyledi.. deneyip bakıcaz sonuç nasıl olacak.. en kısa zamanda size sonucu bildiririm.. herkese iyi çalışmalar..
Anonymous yazdı:
Tek sorun verimliliktir. SMPS lerde verimlilik %90-95 lere çıkarken analog konvertörlerde %50-55 i geçmez. Örneğin 200W toplam RMS güce sahip bir ses sisteminiz olsa, AB sınıfı ise %60 verim hesabıyla 350W civarında güç çekecektir. Eğer konvertör kullanıyorsanız %50 verimle aküden 700W civarı güç yani 700 / 12 = ~59A akım çekersiniz. En az 15-20mm2 kesitli bir kablo ve arabanızı kalorifer gibi ısıtan bir konvertör.... Karar sizin.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Daha da iyisi devreyi olduğu gibi muhafaza edip, çıkışta darlington yerine IRF244/9240 eşlenik MOSFET kullanılabilir. Bu durumda 2-3-4 paralel yapılıp çıkış tgücü artırılabilir. Zaten devrede mevcut hal itibarıyla termal bir izleme yok. Bu MOSFET ler için ideal bir sürüş şekli. Yalnız beyz drienci (33K) yerine 1K civarında bişey kullanmak lazım.
Velhasıl karışık iş. Baştan dizayn yapmak lazım. Onun yerine uygulanmış şemalara (RAS300 gibi) yönelmekte fayda var.
Proje sahibi Kapibara'ya katılıyorum.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
subwoofer'in markası ney güzelmiş.
Anonymous yazdı:
http://www.alldatasheet.com/datasheet-p ... A7294.html
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Elinizdeki 150 W lık trafoda sesi fazla açmayacaksanız yeterli olacaktır.
Anonymous yazdı:
Anonymous yazdı:
şimdiden teşekkürler...
Anonymous yazdı:
bu arada senin orjinal diye resmini koyduğun transistörlerin aynısını aldım baya şaşırdım hatta, önceden aldıklarım ise philips ve st marka idi onlarda orjinaldi sanırım ama bunlarda sorunsuz çalışıyor tanesine 2 ytl verdim ve devre ilk seferde çalıştı patlamamasına şaşırdım alışkanlık işte :kop:
yakında görebilmeniz için 5mp(2500x1900 pixel) ile attım
işte buyrun resimler deliklide yaptım sağlam oldu:
http://www.samimiyet.com/downloads/CIMG0909.JPG
http://www.samimiyet.com/downloads/CIMG0911.JPG
Anonymous yazdı:
Anonymous yazdı:
Ben bu devrede kullandığım, resimde gördüğünüz 2X32V-250W trafoya 50 YTL verip yaptırdım.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Bu devre için ilave darlington transistör eklemeye hiç gerek yok bana göre. Daha yüksek güçler isteniyorsa uygun ve denenmiş devre şemaları mevcut onlara yönelmek daha iyi olabilir.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Sipariş üzerine bu işi zaten yapmaları gerek.
Yine de kolay gelsin.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
TIP41 in E bacağına bağlı olan direnç ise 33 ohm luktur.
Transistörlerin hFE leri arasında 5 veya 10 birim fark olması pek sorun teşkil etmez. 50 veya 100 birim gibi farklar olmasın yeter. Bu arada hFE ölçme olayını çıkış transistörü olan TIP142-147 veya BDW83C-84C için uygulamak bu transistörlerin iç yapısından dolayı veya bendeki ölçü aletinin yetersizliğinden dolayı pek mümkün olmuyor.
Transistörler hakkında en detaylı bilgileri üreticisi tarafından yayınlanan datasheet lerden edinebilirsiniz.
Örneğin aşağıda linki bulunan sitede pek çok yarı iletken hakkında datasheet bulabilirsiniz.
http://www.alldatasheet.com/
Anonymous yazdı:
Anonymous yazdı:
22K lık direnç geri besleme direncidir. Ve amplinin kazancını belirler. Bu pozisyonda ayarlı direnç kullanmak istenmeyen sonuçlara yol açabilir. Kazancı fazla düşürür veya yükseltirsen ampli osilasyona girer ve hoparlörlerini veya daha da kötüsü çıkış transistörlerini yakabilirsin.
Ancak darlingtonların bayzine giren 33K lık direnç yerine 20K lık trimpot ve arkasına 20K lık bir direnç kullanabilirsin. Bu durumda beyz akımını ayarlamış olursun ki bu da istediğin transistörü kullanmana yardımcı olur. Ama bu konuda da dikkatli olmak lazım. Kolay gelsin.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Girişteki BC556B çifti aynı firmadan çıkmış olsun. Farklı firmaların BC lerini aynı anda kullanmayın. Hatta bunları ölçü aleti ile hfe testine tabi tutun. Birbirine en yakın olanları devreye takın.
Eğer hfe leri birbirinden farklı olur ise tıpkı sizde olduğu gibi çıkış transistörlerinden biri boşta iken diğerinden biraz draha fazla ısınıyor. Aynı olayı ilk denemelirimde bende yaşadım. Girişteki BC ler bu olayda hassas bi rol oynuyor sanırım.
Eğer hâlâ beslemede +/-55V kullanıyorsanız bunu biraz aşağı çekmeyi deneyin.
Devre boşta çalışırken hiç hoparlör yakmadığımı belirteyim ama ses çıkışından hoparlöre giden kablonun arasına bi sigorta koyun her ihtimale karşı.
RMS değeri gerçekten 100-150W olmayan ucuz hoparlör bağlamayın, yanma ihtimalleri bi hayli yüksek.
İlk denemelerimde sesi biraz yükselteyim dediğimde bir tane bende yakmıştım.
Anonymous yazdı:
yazdıkların çok makbule geçti artık devre çalışır duruma geldi fakat boştayken giriş uçlarını 22K ohmluk bi drençle bağlayıp devreyi denediğim zaman çıkışa aşırı bir akım çıkışı oluyor ve bdw83c transistörü aşırı ısınıyordu, hatta bu yüzden hoparlörlerimden biri yandı iki tane 4 ohmluk 2 hoparlörü seri bağlamıştım ve sonra yazına bi daha göz attım ve gördümki bc556 lar birbirine çok yakın hfe değerlerinde olmalı demişsin bu hfe değerlerinin birbirine yakın olmaması böle bi sonuç doğururmu yardımlarını bekliyorum ve inan bu durum beni çok sıktı devreyi komple çöpe atmayı bile düşündüm elektroniğin bu kısmına bi hayli soğudum.
Anonymous yazdı:
Bacak bağlantıları aslında her iki durumda da doğru.
Pihilipsin datasheet'inde BC556B için 1 nolu ayak Emitter, 2 Base, 3 ise Collector demiş.
On Semiconductor'un datasheet'inde ise 1 Collector, 2 Base, 3 Emitter, numaralı ters yazmış ama düz yüzeyi size bakacak şekilde sayarsanız ikiside aynı şey.
Yerleştirme planındaki sembole uyacak şekilde numaralara aldırmadan takın çalışacaktır.
http://www.alldatasheet.com/datasheet-p ... C556B.html
http://www.alldatasheet.com/datasheet-p ... C556B.html
Beslemeyi +/- 55 denemedim bişey diyemeyeceğim. En azından +/- 50 ye çekmeyi deneyin zaten tam güçte onlar tahminen yaklaşık olarak +/- 45 V a düşerler.
İlk denemede çıkışa 8 ohm hoparlör takın veya 4 ohmluk hoparlöre 4 ohm seri taş direnç bağlayın ve araya mutlaka bi sigorta koyun, ne olur ne olmaz. Eğer besleme trafonuz 250W ve yukarısında ise taktığınız hoparlör 100W rms nin altında asla olmasın zira patlayabilir.
Anonymous yazdı:
Anonymous yazdı:
http://www.ortodoxism.ro/datasheets/phi ... _557_3.pdf
çok teşekkürler kardeşim bide böle takıp deneyecem hevesimi alamadım kendimi becereksiz hissediyorum belkide diyeceksinki kardeşim madem katalog vardı ona göre yapsaydın ama işin heyecanı ile daldık işte bu arada sen bu devreyi bu şekilde nasıl çalıştırdın büyük başarı katalogları alt üst edecek birisin sen ;) tamam kızma şaka yapıyorum biraz ukalayım işte kendimi tutamıyorum
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Ben cevaplayayım. O bahsettiğin dirençler zaten darlington yapıdan dolayı var. Ve esasen transistör kılıfının içinde yer alıyorlar. Dolayısıyla senin bişi yapmana gerek yok o konuda. Zaten baskı devrede de o dirençlerin yeri yok.
Kolay gelsin.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
8 ohm bağlayacak iseniz en az 100W RMS güce dayanabilecek bi hoparlör bağlayın.
İçim rahat etsin derseniz, 150 - 200W RMS lik bişey daha uygun olur.
Anonymous yazdı:
Anonymous yazdı:
PCB de yazan 32 Volt ise devreye verilecek olan doğrultulmamış AC gerilim. Bu değer doğrultulduğunda yaklaşık +/- 45 Volt civarı oluyor.
Aslında girişe gönül rahatlığı ile AC 2 X 35 Volt verebilirsiniz. Bu değer doğrultulduğunda yaklaşık +/- 50 Volt civarında olur ve tam güçte de tahminen +/- 45 Volt civarına inecektir. Kullanacağınız trafo ise en en az 250-300 W civarında olmalı.
Anonymous yazdı:
şu an devreyi bitirdim ama bişeyi anlamadım bi devrede 45V dio bir devrede 32V dio bide kaç vatlık acil cvb teşekkürler
Anonymous yazdı:
Anonymous yazdı:
Yabancı sitelerde bile paylaşım olayında insanlar cimri davranırken siz tutmuşsunuz birde baskı devresini,fotoğraflarını,geçek sahte transistörler hakkında uyarılarınızı,kısaca deneyimlerinizi,herşeyi paylaşmışsınız.
Siteniz çok güzel ve doyurucu bir site.
Tekrar teşekkürler,elinize emeğinize sağlık.
Hemen kendi sitemizde reklamınızı yapacağım.Bu güzel siteyi duyuracağım.
Anonymous yazdı:
Anonymous yazdı:
Elekronige merakli olan arkadaslar bu mazlemeleri bulmakta zorluk cekebilirler. siz bunlari paketleyip bir set olarak ta isteyenlere gonderebilirseniz. bu yapmis oldugunuz guzel tasarim daha cok yaygin olarak kullanilmis olur. Alis fiyatlari uzerine biraz kar koyup listesinizde sitenizde yayinlarsaniz super olacak diye dusunuyorum. ben bir set almayi dusunuyorum acikcasi. Mavi led lerden lamba yapmayi dusundum ama antalyada led bulamdim . herkez cep tlf carpalari satiyor :(
Anonymous yazdı:
Anonymous yazdı:
Hayır, projeyi yapan arkadaşın elinde görece yüksek güçlü olarak kullanabileceği bir tek bu subwoofer vardı. Test amaçlı onda denendi.
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Eğer vaktiniz varsa BJT li bir örnek yapıp bu şekilde makalelendirir misiniz?
Projelerimiz arasında bir de BJT li olsun..
demişsiniz ya, Hasan da BJT'liye nasıl çevirilir yazmış :)
Anonymous yazdı:
Anonymous yazdı:
Anonymous yazdı:
Kullandığım hoparlörün kutusunun resmide mevcut ayrıca. Ama en azından 150 W RMS e dayanacak bi hoparlör kullanın bu değerin altındakiler patlayabilir.
Şahsen bi tane 120W lık patlattım ama büyük ihtimalle gerçek 120W değildi.
Anonymous yazdı:
*besleme için kaç volt/amperlik bir trafo kullandın ve bunu nereden bulabilirim.
*kaç w/ohm luk bir hoparlör kullandın?
*ve sen bu devrede tam olarak BD556 mı yoksa BD558 mı kullandın senın tavsıyen nedır.
bu soruların yanıtlarını verebilırsen sevınırım
Anonymous yazdı:
PCB ve şemada değişiklik yapıp BD249C ve BD250C ye darlington olacak şekilde uygun bi transistör çifti eklenerek yapılabilir muhakkak ama o zamanda devrenin sadeliği biraz bozulabilir.
Yapıp denemek gerek. :bilmem:
Anonymous yazdı:
bu transistorler bd249c ve bd250c kullanılabilir mi? her biri 25a olduğu için fazla ısınma problemi de kalmaz tip 142ve147 10a
Anonymous yazdı:
Anonymous yazdı:
Eğer vaktiniz varsa BJT li bir örnek yapıp bu şekilde makalelendirir misiniz?
Projelerimiz arasında bir de BJT li olsun..
Anonymous yazdı:
çalışma güzel olmuş elinize sağlık. birde dediğim şekilde deneyin verimin arttığını göreceksiniz...
Anonymous yazdı:
aynı transistörlerin kullanıldığı op-amplı versiyonunu yapmıştım ama önce op amp sonra (izoleli kılıf olmasına rağmen)sizlere ömür :kop: ellerinize sağlık
Anonymous yazdı:
Anonymous yazdı:
Eline sağlık ne denebilir ki başka?
Anonymous yazdı:
Anonymous yazdı:
