100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü

tarafından, tarihinde yazıldı. Son güncelleme; 02 Şubat 2007; 22.00

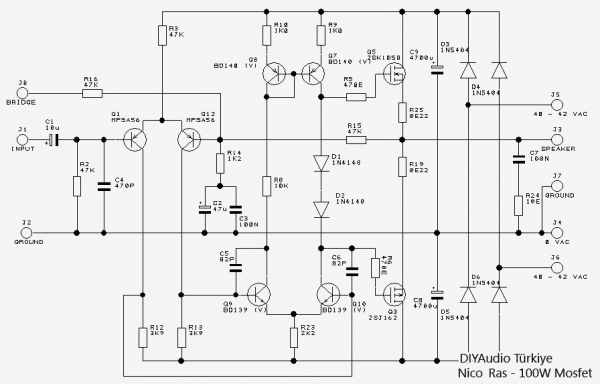

100W MOSFET amplifikatörümüzün devre şemasıyla projemizi anlatmaya başlayalım.


Büyük devre şemasını yazının altında yer alan "dosyalar" bölümünden edinebilirsiniz.

Doğal olarak stereo uygulama için bu devreden iki adet gerekmektedir. Yazı ekinde bulunan PDF dosyalarını indirdiğinizde devre için gerekli baskı devrelerin bire bir filmlerini elde edeceksiniz.

Bu amplifikatörün temel özelliği basit dizaynı ve montajının da aynı basitlikte olmasıdır. Lütfen devrenin basitliğine bakarak kendisinden basit sonuçlar beklemeyin. Unutulmamalıdır ki pek çok hi-end amplifikatör çok basit ama kaliteli tasarımlara sahiptir. Genel teknolojik kuram gereği daha az parça daha az sorun demektir.

Besleme trafosu çok önemlidir. 8 Ohm çıkış için 35 – 0 – 35 sekonderli ve amplifikatör başına en az 3 amper güç aktarabilen bir trafo önerilir. Doğal olarak stereo kullanım için iki trafo gerekli olacaktır. Doğrultma devresi için 3A'lik diyotlar köprü bağlanmıştır.

Baskı devre üzerinde 2 adet 4700µF 63v luk filtre kondansatörü bulunur. Bu, tek kanal için besleme devresidir ve iki kanal için iki ayrı besleme devresi ve iki adet trafo kurulmalıdır. Ancak eğer bu amplifikatörü sürekli kullanmayacaksanız bir adet 5A'lik trafo yeterli olabilecektir.

Devre oldukça basittir. MPSA56 (=BC556) lar diferansiyel giriş çifti, BD139 ve BD140 lar ise akım sürücü çiftleridir. Bu transistörler uzun deneyimlerin sonucu olarak ses kalitelerinden dolayı seçilmişlerdir.
Çıkış transistörleri Hitachi’nin eşlenik komplementer çiftleri olan 2SK1058 ve 2SJ162 MOSFET'leridir. Bunlar bir miktar pahalı transistörlerdir (10€) ancak muadillerini tavsiye etmiyorum çünkü hiçbiri ses uygulamaları için değildir.

Bu MOSFETler gate gerilimi sınırlama diyotlarına sahiptir ve bu bir miktar hata toleransı ve koruma sağlayacaktır. Ancak daha iyi bir koruma için hoparlör çıkışlarına 3A yavaş sigorta eklemenizi tavsiye ederim. *(1)

Çıkış katı olarak MOSFET kullanılmasının bir avantajı; ikincil çökme (secondary breakdown) olmaması ve her türlü ortam sıcaklığında amplifikatörün stabil kalmasıdır. Devrenin sükunet akımı 210mA civarındadır. Bunun nedeni devrenin yaklaşık 8W seviyesine kadar A sınıfı çalışması bundan sonra B sınıfına geçmesidir. Bunun sonucu olarak da ortalama bir dinlemede çok düşük distorsiyon sağlanmıştır.
Baskı devre dizaynını basit tasarladım ve soğutucuya direkt olarak bağlanabilmesi için dört adet montaj deliği ekledim. Ayrıca MOSFETler PCB ile soğutucu arasında tost olacağından montaj işini kolaylaştıracak, sağlam yapılı ve kompakt bir dizayn olacaktır ki bu transistörlü bir amplifikatör için büyük bir avantajdır.

Giriş/çıkışlara gelecek olursak.. J1 sinyal girişi, J2 sinyal şasisidir. Hoparlör J3 J7 arasına bağlanacaktır. Trafo bağlantısı ise 35v J6, 0 J4, diğer 35v ise J5 şeklinde yapılacaktır.
Amplifikatör aynı zamanda modüler bir yapıda olup, istenirse iki amplifikatör köprü bağlanarak 8 ohm yüke 250W RMS güç aktaracak şekilde konfigüre edilebilir. Bunun için birinci amplifikatörün J1 ve J2 girişlerine sinyal bağlanacak, ikinci amplifkatörün J1 ve J2 leri kısa devre edilerek, ikinci amplinin J8 ucu birincinin J3 yani hoparlör çıkışına bağlanacaktır. Bu durumda hoparlör çıkışı iki amplifikatörün J3'lerinden alınacak ve J7 uçları birbirine bağlanacaktır.

Köprü modunda çalışmada seste herhangi bir kötüleşme olmazken 16W a kadar A sınıfı çalışacağını da unutmamak gerekir. Ancak unutmamak gerekir ki bu bir köprü amplifikatördür ve çıkışına en az 300W sürekli gücü kaldırabilecek bir hoparlör bağlanmalıdır. Bu durumda çıkış sigortasını 8A seçmekte fayda vardır.

Yaklaşık 40 yıldır pek çok amplifikatör dizayn edip çalıştırdım. Gördüm ki düşük eşdeğer dirence sahip çok kaliteli süzme kondansatörleri sonuç olarak ses kalitesinde bir değişiklik oluşturmuyor. Örneğin Nichion Gold serisi bir kondansatörü daha kaliteli görüp deneyebilirsiniz ancak alacağınız sonuç Rubicon veya Hitano'dan farklı olmayacaktır.

Nico Ras


Not

Baskı devrenin altındaki çıkış transistörleri direkt olarak soğutucuya vidalanacaktır. Dolayısıyla bu işlemi yaptığınızda baskı devre de sabitlenmiş olacaktır. Transistörlerle soğutucu arasına mutlaka izolatör ve silikon gresi sürülmelidir. Aksi taktirde besleme uçları kısa devre olacaktır.

ÇN: *(1) Genel kural olarak transistörlü amplifikatörlerde herhangi bir koruma devresi yoktur. Bu devre de gerek aşırı akımlara ve gerekse de DC'e karşı çıkış korumasına sahip değildir.

ÇN1: Bu uygulama kesinlikle yeni başlayanlar için uygun değildir. Yeni başlayan arkadaşlarımıza 1 numaralı projemizi tavsiye ederim.



Malzeme Listesi

0R22 5.0W Taş Direnç (R19, R25) 2 Adet
1K0 0.25W 5% Direnç (R9, R10) 2 Adet
1K2 0.25W 5% Direnç (R14) 1 Adet
1N4148 Diyot (D1, D2) 2 Adet
1N5404 Diyot (D3, D4, D5, D6) 4 Adet
2K2 0.25W 5% Direnç (R23) 1 Adet
2SJ162 Power MOSFET (TO3P kılıf) (Q3) 1 Adet
2SK1058 Power MOSFET (TO3P kılıf) (Q5) 1 Adet
3K9 0.25W 5% Direnç (R12, R13) 2 Adet
10R 1.0W 5% (R24) 1 Adet
10K 0.25W 5% (R8) 1 Adet
10u Kondansatör 16V (C1) 1 Adet
47K 0.25W 5% Direnç (R2, R3, R15, R16) 4 Adet
47u 35V 8mm Kondansatör (C2) 1 Adet
82P 50V Seramik Disk 5mm Kondansatör (C5, C6) 2 Adet
100N 50V Seramik Disk Kondansatör (C3, C7) 2 Adet
470R 0.25W 5% Direnç (R5, R6) 2 Adet
470P/50V Seramik Disk 5mm Kondansatör (C4) 1 Adet
4700u 63V Radial 25mm Kondansatör (C8, C9) 2 Adet
BD139 Transistor TO 225 (Q9, Q10) 2 Adet
BD140 Transistor TO 225 (Q7, Q8) 2 Adet
MPSA56 Transistor TO 92 (Q1, Q12) 2 Adet
Trafo 40V - 0 - 40V 3 A 1 Adet



Bu yazıyı Forum konusu altında yorumlayabilir ve tartışabilirsiniz.

Galeri

pic1.jpg pic4.jpg
Görsellerin üzerine tıklayarak büyük görüntüleyebilirsiniz.

Dosyalar

GIF dosyası THD Ölçümü GIF dosyası (47,67 K) GIF dosyası Şema GIF dosyası (14,61 K) RAR dosyası Tüm Dosyalar RAR dosyası (1,11 MB)

Forumda Yazılmış Olan Yorumlar

En yeni yorum en üsttedir. Mesajlara eklenen dosya ve resimler gösterilmemektedir; tam görünüm için Forum'u kullanın.

devirsefa yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 24.03.2015, 10.50
C5-C6 kondansatörleri, zannedersem ses üstü osilasyonları engellemek in kullanılıyor. 82 pF veya 33pF arasında duyulabilir bir fark olacağını düşünmüyorum bence ikisi de uygundur ama ustalara sormak daha yerinde olur.

"0R22 5watt" dirençler yeni versiyonda kullanılmamış.

Sitedeki parça listesinden ziyade "tüm dosyalar" klasöründeki parça listesine göre almak gerekli, çünkü daha önce denildiği gibi farklı versiyonlar. Kondansatörlerin voltaj değerleri değiştirilmiş.
10uF 35v, 47uF 63v kondansatörler var listede.

silentslayer yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 18.11.2014, 09.24
Sitedeki parça listesinde c5 ve c6 kondansatörleri 85pf olarak görünüyor. İndirilen dosyanın içinde ise 33pf yazıyor hangisini doğrudur acaba?

silentslayer yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 03.11.2014, 16.43
Resimlerde görülen devrede 2 adet (r19-r25) dirençleri var. Verilen dosyada ki devre farklı acaba bir sıkıntı olurmu?

gkhaniscimen yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 01.07.2012, 02.32
zunda yazdı:
100wmosfetdiyaudiotr_rev.rar
bu paket daha önce denenmiş versiyonlardan birisidir benimde kullandığım devredir eksik birşeyler olusa yardım gelecektir kolay gelsin.

Link için Çok teşekkürler. İhtiyacım olan dosyaların hepsi var linkte sorun yaşarsam size ulaşırım veya foruma yazarım.

zunda yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 30.06.2012, 08.53
100wmosfetdiyaudiotr_rev.rar
bu paket daha önce denenmiş versiyonlardan birisidir benimde kullandığım devredir eksik birşeyler olusa yardım gelecektir kolay gelsin.

gkhaniscimen yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 30.06.2012, 02.25
100w mosfet fi-fi'nin dosyalarını indiremedim. Ya link kırık yada benim dns adresinden kaynaklanan bir problem var indiren arkadaş varsa faklı bir yere upload edebilir mi?

tiger41 yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 10.08.2010, 23.54
Dogrusunu soylemek gerekirse sahsen bende bu devrenin hakkını vermedigimi dusunuyorum soyleki: Siz preamp gerekir demissiniz ben ton kontrol yaptım fakat bunun nedeni anfi bitince tv sehpasında cdp ile calısacagı icin,ayrıca kazancı da dusuruyor pc den dinleme yapacak olsaydım dediginiz gibi ton kont e gerek kalmazdı artık bu is cok uzadıgından bir an once bitirmek ve kapatmak istiyorum her gun masanın ustunde dagınık bir halde devre parcacıkları gormek artık bıkkınlık vermeye basladı sizin anlıyacagınız ekstra bir pre yapmaya pek niyetim yok zaten yapsam da kutuda koyacak yer yok kutu olarak daha onceki projem icin hazırladıgım fakat kullansı kısmet olmayan anfim icin hazırladıgım kutuyu kullanıcam kutuyuda bastan yapmayı dusununce kendimi cok kotu hissediyorum :o Ton devresinde elimde olmasına ragmen bc109 degil de bc549 kullandım 109 metal kılıf oldugundan belki mantıksız ama manyetik alanlardan etkilenir diye dusundum tonlama acısından da bir fark sezinliyemedim.Onceki yazımda bahsettigim olumsuzlukları da hallettim sukur ses girisine pot koymadan deneme yapıyordum sag olsun amator arkadas hatırlattı 'tısss' sesi nin azalmasına etkisi oldu ama asıl sorun ton potlarının montelendigi on panelden imis on panel olarak reklamcıların kullandıgı kompozit denilen iki aluminyum levha arasında sert plastik olan bir malzeme kullanmıstım elimle saga sola dokunurken panel ile anfinin besleme kond aynı anda dokundum o anda ne dip gurultusu kaldı nede hopda herhangi bir titresim kulagımı hop.a dayayında nacak duyabiliyorum daha sonra bende bir krokodil ile panelle anfi sogutucusunu birbirine bagladım ne olur ne olmaz diye araya birtane direnc koydum ve o sekilde bir sure calıstırdım simdilik hic bir sorun yok demek ton potlarının şaselenmesi gerekiyormus umarım baska problem cıkmaz simdilik bu kadar kalın saglıcakla...

hoparlör yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 08.08.2010, 19.16
RAS100 önüne bir de iyi bir preamp gerektirir bence.

Özellikle bilgisayardan bağlantı yapıyorsanız büyük bir olasılıkla bilgisayarın dip gürültüsünü de alıyorsunuz demektir.

Ton kontrol devresi ise neden olmasın derim, ama potların kaliteli, BC109C'lerin de orjinal ve gerçekten yüksek kazançlı (C)olması gerekir. Ben şahsen böyle bir devre koymazdım, bilgisayar nasıl olsa ton kontrol imkanı da sağlıyor.

Diğer konulara gelince, açıkcası devre malzemesine bağlı olarak bir miktar gürültü olabilir, RAS240'larda çıt yoktu. Devre kazancı düşük tutularak çıkış katının önüne bir preamp koymak bence en iyi ses kalitesini sağlıyor. Bu preamp kalteli opamp'lı da olabilir, transistörlü de olabilir, ya da kaliteli kulaklık amplikatörü de olabilir. Ama dinamik alanı genişlettiği gibi güç katının ses özelliklerini de iyileştiriyor.

Devreyi özellikle meraktan yaptım, malzemesi kolayca bulunabiliyor. Bu malzemeye bu kalite bence oldukça iyi, üstelik devre üzerinde oynama imkanı verdiği gibi evde kolayca yapılabiliyor. LM3886 gibi sahte çıkma olasılığı da yok, ama transistörleri alırken dikkatli olun derim genede.

Bu devrenin daha ileri versiyonları da var, ancak çift yüzlü baskılı devre hazırlamak lazım, bu yüzden çok pratik değil. Kutulama ve besleme de üzerinde durulması gereken konular. Tavsiyem sac hazır amfi kutusu bile olsa bir şekilde kutulamanız, bitmiş bir ürün kadar keyifli birşey yok.

Soğutuculara montajı yapıp izlenimlerimi paylaşmaktan başka yapacak bir şeyim kalmadı :)

tiger41 yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 07.08.2010, 23.11
Sasiden kaynaklanıyor olabilir devre sereserpe masanın uzerinde besleme trafosuna yakın kutuya girince dahada yaklasacak :D giriste pot yok suanda direk pc den ac kapa yapıyorum yarın ilk iş girise pot koymak olacak tuh yaa nasılda atlamısım bunu.. :lol:

Amatör yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 07.08.2010, 22.47
Tweeterlar çalıştığına göre osilasyon değildir
Dip gürültüsü veya şasi döngüsü olabilirmi?
Devre açıkta mı çalışıyor?
Ampli girişinde kullandığınız potans ne değerde?

tiger41 yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 07.08.2010, 22.35
Ton yokken de vardı ama duymak icin kolona iyice yaklasmak gerekiyordu ki bu kadarı da normal.Onceki mesajda yazmayı unutmusum cıkıslarda sanırım osilasyon var hoparlore elimi degdigimde titresim hissediyorum sayet empedans ile alakalı ise sanırım bu sese tahammul edemem en son care ton kont. iptal ederim ve yeni bir on panel tasarlarım...

Amatör yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 07.08.2010, 21.50
Ton katı olmadan kullanırken hıısss sesi mevcut mu?
Amplinin giriş empedansı (ton katının çıkış empedansı) ile alakalı bir şey muhtemelen
Kolay gelsin

tiger41 yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 07.08.2010, 21.11
Bu proje hakkındaki dusuncelerinizi sabırsızlıkla bekliyorum stereo olarak yaptıgım halde henuz kutuya yerlestiremedim benden once kutulayıp dinlemeye baslarsanız nazarım deger maazallah ;) aslında bir an once kapagını kapatıp dinlemeye baslamak istiyorum ama surekli aksilikler cıkıyor itiraf etmeliyim ki kutulama isi devre imal etmekten daha zor bir is en ufak bir ayrıntı herseyi berbat ediyor.Bu arada anfilerin onune transistorlu bir ton kontrol yaptım,napiim egolarıma hakim olamadım :D sema olarak bunu uyguladım http://www.zen22142.zen.co.uk/Circuits/Audio/t-ctrl.htm daha onceden yapıp denedigim icin calısma garantili kazancı dusurmemizde cabası su anda rahatsızlık veren tek husus su meshur besleme gurultusu pause modunda hop.dan cıkan hıssss sesi canımı sıkıyor hazır konu hortlamısken ve uygulanmısken bu konuyuda cozume kavustururuz diye umit ediyorum.Son olarak maasallah diyeyimde olmaz ya hani bir aksilik olursa benden bulmayın :)
Saygılar...elinize saglık...

hoparlör yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 06.08.2010, 22.54
Devre elemanları Karaköy piyasasından, yani butik, egzotik elemanlar yok. Sadece girişte 10µ/35V yerine 10µ/25V bipolar Nichicon Muse kullandım. Büyük kondansatörler 4700µ/63V Jackcon, Taiwan malı. Hitano bu değerde bir süre yok maalesef, gelecek, elimdeki stok da bitti:( Ama Jackcon'lar da tavsiye edilir, hangisi derseniz Hitano derim, az daha pahalı ama markayı seviyorum. Elimde 50V Hitano, Nichicon gibi markalar var ama beslemeyi biraz yüksek düşündüm, bu yüzden 50V oldukça riskli benim için.

1N5004 3A diyotları da bulamadım. Gerçi 1N5007 var ama onun yerine orjinal Alman malı 3A BYT78 kullandım. Mosfet'ler de Kılavuz ve Yılmazoğlu'nda var.

Dirençler 1/4W metal film, bazıları Alman malı bazıları uzak doğu. Hepsi ölçülüp iki kanal arasında fark olmaması açısından eşlenmiştir, bunu özellikle "5000 count" bir multimetre ile yaptım. Ve Alman malı dirençler aslında eşlemeye gerek olmadan kullanılabiliyor, diğerleri az da olsa toleranslı olarak eşleniyor. Bu işlem biraz zaman alıyor ama içimin rahat olması ve de malzemeyi tanımak açısından uğraşmaya değer bence.

Transistörler de eşlenmiş durumda, özellikle giriş eşleniği önemli. Küçük sinyal transistörleri kaliteli ve düzgün eşlenmiş olduğunda çıkış güç transistörlerinin eşlenmesi gereksiz bir duruma geliyor. Yani aslında direnç ve transistör kazançları uyumlu ise güç transistörleri bu açıdan eşlenme konusunda kritik olmayabiliyor. Tabiki bu durumda farklı tasarımlarda geçerli olmayabilir, genelleştirmemek lazım.

MPSA serisi transistörler de Karaköy'den, BD139-140 ise geçen sene akıllılık edip çok kullanıyorum diye aldığım 100'lük orjinal ST marka çubuklardan. Keşke daha fazla alsaymışım, şimdi maalesef bulunmuyor, ancak yetecek, bitince ne yaparım bilmem.

BD serisini eşlemedim, bu arada MPSA gibi transistörleri 50-100 adet alıp aralarında eşleme yapıyorum. Aynı çubuktan, seriden felan hikaye, kesinlikle aynı kağıt şerit üzerinde tutarlı değiller. Hani üretilirken aynı şeritten, çubuktan olursa kazançları aynı olur gibi bir yaklaşım var. Bence asılsız bir hikaye, ALman malı dirençler dışında tüm %1'lik metal film dirençler için de geçerli bu durum.

Kondansatörler ise küçük pF değerinde olanlar seramik, biraz daha büyükleri multi-layer seramik, diğerleri Hitano elektrolitik ve bildiğimiz polyesterler.

hoparlör yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 06.08.2010, 22.33
Uzun bir aradan sonra tekrar bu meseleye el atma hevesini duydum. Açıkcası RAS240/350 yaptıktan sonra neden bu devreye geri geldin demekte haklısınız. Ama ses karakteristiğini merakımdan ve uzun zamandan beri baskılı devreyi hazırlama konusundaki teorik gayretim pratik gayretimin önüne geçtiğinden sonunda Emin kardeşimizden yardım istedim. Sağolsun beni kırmadı ve bir çift PCB hazırladı, işte de resimleridir:


Ben de biraz bekleyip bir "lehim günleri festivali" yaptım ve elimde PCB'si hazır ama elemanları lehimlenmemiş devrecikleri yapıverdim. İnşallah önümüzdeki günlerde bir de "alüminyum günler festivali" düzenlerim de soğutucuları delip devreleri monte edip "test günleri festivali"ne hazırlık yaparım.

İşte RAS100 devre elemanları bitmiş halde.


mfethi yazdı:

Ynt: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 27.10.2009, 03.43
Dosyalar inmiyor. Bilgilerinize...
"File not found"

hoparlör yazdı:

Cevap: 100W MOSFET "Gerçek HI-FI" Güç Amplifikatörü / 19.06.2008, 13.32
Sanırım arkadaşımız 21 inçlik demek istemiş :)) Bu durumda 1000W amfi olabilir ama gene de biraz fazla.

İki adet woofer eğer bas sesler için kullanılacaksa pek de yüksek ses çıkarmayabilirler, daha çok titreşim sağlarlar. Bu titreşimde inanılmaz güç gerektirir ama çıkan sesin çoğundan fazlası kablolarda ve hoparlörün bobininde ısı olarak kaybolur. Oval hoparlörler genelde orta sesleri de verebileceklerinden woofer'lara göre daha yüksek ses çıkması doğaldır. Bu çıkan sesin azlığından çokluğundan ziyade kulağımızın orta seslere daha duyarlı olmasındandır.

Bir başka neden de hoparlörlerin, yani woofer'ların SPL değerlerinin düşük olmasından kaynaklanabilir.

Burada umduğumdan daha az ses çıkıyor derken nasıl kabinden nasıl ses umuluyor ona bakmak gerekir. 21" sürücüler orta ses frekansı için çoğunlukla verimsizdirler, daha düşük çaplı 8-10-12" sürücüler mid+midbas olarak kullanılmalı ki kabinlerden verim alınabilsin derim.

drhardware yazdı:

Cevap: 16.04.2008 tarihinde Birol yazdı: / 16.06.2008, 13.29
Yorum Robotu yazdı:arkadaşlar bende 1000 wattlık bi anfi var oval hoparlörlerde sonuç güzel ama 21 lik iki tane woofer var fakat wooferlerden ses umduğum gibi çıkmıyor yani ovallerin yarısı kadar bile ses vermiyor bana ne yapmamı tavsiye edersiniz


Sanırım o devreyi 1000W şeklinde nitelendiren tasarımcı veya yayımcı fazladan sıfır kullanmış.
21 lik woofer nedir bilemem ama eğer kastın 20cm likse bu tür hoparlörler genelde 100-150W arası anma gücüne sahiptir. Bu durumda 1000W lık amplifikatörün bu hoparlörlere zarar vermesi gerekir.
Sonuç:
Eğer kullandığın amplifikatör gerçekten 1000W veya civarında birşeyse ve bundan eminsen, girişine bir preampli tak.
Yok eğer emin değilsen daha iyi bir amplifikatör yap ve girişinde muhakkak preampli kullan.

Anonymous yazdı:

23.04.2008 tarihinde MRT yazdı: / 12.06.2008, 23.34
Arkadaşlar aradığınız mofsetler www.önelelektronik.com da var.Bilginize...

Anonymous yazdı:

16.04.2008 tarihinde Birol yazdı: / 12.06.2008, 23.34
arkadaşlar bende 1000 wattlık bi anfi var oval hoparlörlerde sonuç güzel ama 21 lik iki tane woofer var fakat wooferlerden ses umduğum gibi çıkmıyor yani ovallerin yarısı kadar bile ses vermiyor bana ne yapmamı tavsiye edersiniz

Anonymous yazdı:

07.03.2008 tarihinde e154 yazdı: / 12.06.2008, 23.34
güç düşer

Anonymous yazdı:

07.03.2008 tarihinde kaan_magicc yazdı: / 12.06.2008, 23.34
iyi günler bu devreyi 2x24 volt 500w trafo ile çalıştırsam sonuç ne olur bahsettiginiz voltajlar 35-40 arası ben bu devreyi 24 voltla çalıştırsam durum ne olur

Anonymous yazdı:

03.03.2008 tarihinde halil yazdı: / 12.06.2008, 23.34
2SJ162 2SK1058 bunları nereden tedarik ederim

Anonymous yazdı:

12.02.2008 tarihinde ilker yazdı: / 12.06.2008, 23.34
çok güzel bi devre en sonunda hatayı buldum ve çalıştırdım.çok mükemmel bir ses var ve bass çok yüksek veriyor.sıfır gürültü denilebilir.:))

Anonymous yazdı:

01.02.2008 tarihinde teknoturk78 yazdı: / 12.06.2008, 23.34
selam arkadaslar devreyi yaptım calıstırdım daha once stk 4152 kullanılanilms devre kullanıyordum 2*35 watt bu devre ondan biraz daha iyi ama aralarındada cok bi fark goremedim ama devre cok güzel ve kararlı calısıyor gurultu neredeyse sıfır

Anonymous yazdı:

29.01.2008 tarihinde kck87 yazdı: / 12.06.2008, 23.34
http://l.inc.md/f5Xp203nz adresinden dediğim amfi devresine ulaşabilirsiniz.

Konuyla alakası olmadığını biliyorum fakat yine de reklam olsun diye yazdım..
Hazar'ın notu: Nerede dediğin? Daha önce bir mesajın yoktu ki senin. Ben de mesajını düzenledim.

Anonymous yazdı:

24.01.2008 tarihinde ser_vper yazdı: / 12.06.2008, 23.34
ben bu transıstörleri kullanarak 2x300wattlık bir amp yaptım ses gercekten guzel fakat en ufak bır kısa devrede transıstorlerı yakarsınız dikkat edilmesi gerekiyor..isteyen olursa yaptıgım amp. bu siteye koyabilirim..site çok güzel:)

Anonymous yazdı:

03.01.2008 tarihinde turan yazdı: / 12.06.2008, 23.34
öncelikle selam
bu devrede hexfet mosfet kullanılması uygun değildir,çünkü devre linear mosfete göre dizayn edilmiştir.Hexfet mosfet kullanıldığı zaman bias problemi ortaya çıkacaktır.Daha fazla bias yapmak gerekecektir.Buda hexfetlerde ısı demektir.Amplifikatör fazla miktarda ısınacak ve transistorlar yanacaktır.Kolay gelsin yapacak arkadaşlara

Anonymous yazdı:

02.01.2008 tarihinde ilker yazdı: / 12.06.2008, 23.34
2sk1058 ile ıxth22p15 kullandım.2sj162 mosfeti bulamayınca yerine eşleniğini taktım.ama katalog değerinde bi anormallik göremedim.yardımcı olursanız sevinirim...

Anonymous yazdı:

01.01.2008 tarihinde ayhan yazdı: / 12.06.2008, 23.34
arkadaşlar 300w lık amfinin yerleştirme planı yanlış olmuş az kalsın dikkat etmesem bütün malzeme yanacaktı
mos fetleri irfp240 2940 kullandım ayak bağlantılarınıda doğru bağlamama rağmen devre çalışmadı çıkıştan direk voltaj veriyor sorun nerden kaynaklanıyor sizce

Anonymous yazdı:

23.12.2007 tarihinde e154 yazdı: / 12.06.2008, 23.34
mosfetler neki??

Anonymous yazdı:

23.12.2007 tarihinde ilker yazdı: / 12.06.2008, 23.34
öncelikle teşekkür ediyorum.tasarım güsell ama ben çalıştırdığımda hoparlöre elektrik vermiş gibi oynadığını görüyorum ve hiç ses alamadım nedense arıza nereden kaynaklanabilir yardımcı olursanız sevinirim:

Anonymous yazdı:

30.11.2007 tarihinde e154 yazdı: / 12.06.2008, 23.34
çıkışlara yanmayacak güzel bi hoparlör bağlayıpta fazla sök tak yapmadan kurcalamadan sistemi kurup keyfime bakarım dersen hiç korumaya gerek yok.bennce

Anonymous yazdı:

29.11.2007 tarihinde oğuzhan yazdı: / 12.06.2008, 23.34
tasarımı henüz denemedim ama eminim güzel çalışır tek kafamı karıştıran koruma devresinin olmaması bunun için bi şeyler yapılamazmı?örneğin sigorta gibi.ellerine sağlık diyorum

Anonymous yazdı:

18.11.2007 tarihinde sincap yazdı: / 12.06.2008, 23.34
arkadaşlar ben 90 yılında tekniklisede okurken bu işlere çok kaptırmıştım kendimi şimdi bu coşkulu yazılarınızı görünce bu işlere yeniden dalma kararı aldım tabi hobi olarak bide o zamanlar bu kadar bilgi paylaşımı yoktu ilk yaptığım amp.den duman çıkınca bayağı moralim bozulmuştu böylesi baya iyiymiş

Anonymous yazdı:

31.10.2007 tarihinde e154 yazdı: / 12.06.2008, 23.34
500 W tı nerde ve nasıl kullanacaksınmız merak ettim..

Anonymous yazdı:

28.10.2007 tarihinde ayhan yazdı: / 12.06.2008, 23.34
arkadaşlar 500 w anfi şemaları bulunan web adresleripaylaşırsanız sevinirim

Anonymous yazdı:

28.10.2007 tarihinde ayhan yazdı: / 12.06.2008, 23.34
xxx kardeş yazında 500 w irf240 lı anfi yaptığını söylüyorsun o amfinin şemasını göndere bilirmisin tşk
[email protected]

Anonymous yazdı:

17.10.2007 tarihinde kadir yazdı: / 12.06.2008, 23.34
buanfi nin cok malzemesivar biraz malzamaden çalsak olmazmi__??

Anonymous yazdı:

01.10.2007 tarihinde e154 yazdı: / 12.06.2008, 23.34
trafonuz nasıl bişey. daha tetaylı bilgi lazım.

Anonymous yazdı:

08.09.2007 tarihinde yılmaz yazdı: / 12.06.2008, 23.34
merhaba bende crs 30 sm aremes 250 w lık bir kolon 1 kw da trafo var bunları çalıştırıcak bir anfi yapmak istiyorum sizce nasıl birsey uygun olur ve ilk anfim olacak bana yardımcı olursanız sevinirim mümkünse şema gönderirmisiniz saygılarımla

Anonymous yazdı:

30.08.2007 tarihinde anil yazdı: / 12.06.2008, 23.34
şu anda kullandığım anfi bunların benzeri çok tatlı bas vuruyo

Anonymous yazdı:

01.08.2007 tarihinde Dr.Hardware yazdı: / 12.06.2008, 23.34
Yalnız bu tanımlama yanlış olmuş. "TISS" sesi gürültüdür. Distorsiyonsa tamamen farklı husus. Zaten duyulabilir distorsiyon yaratan bir amplifikatör hi-fi değildir.
Biz burada hi-fi speklerinden değil hi-end kategorisinden bahsediyoruz. Bu halde tek kriter distorssiyon olmayacaktır. Kısaca özetlersek;
- Detay
- Ambians
- Sahne
- Artükilasyon
- Derinlik
- Gürültü/Sinyal oranı
- Distorsiyon
Olarak sıralayabiliriz. IRFP kodlu MOSFET lerle aynı spekleri yakalamanız mümkün değil. Çünkü;
1- Devre IRFP için tasarlanmış değil. Faz cevabı, devingenlik açısı (slew rate), frekans bandı ve bu tür diğer parametreler 2SK1058 / 2SJ162 lateral takımı için düzenlenmiş ve hesaplanmıştır.
2- IRFP ler termal izleme gerektirebilir. Bu devrede termal izleme ve auto bias özellikleri yoktur. Çünkü Renesans MOSFET ler termal izleme gerektirmez.

Ancak IRFP için tasarlanmış pek çok devre vardır nette yayımlanmış. Ses kaliteleri için hiç bir yorumda bulunamam ama çoğu çalışır. Onları deneyebilirsiniz.

Kolay gelsin.

Anonymous yazdı:

30.07.2007 tarihinde xxx yazdı: / 12.06.2008, 23.34
irfp ile yapacağın amfideki distorsiyon yok denecek kadar az diyebilirim. en azından benim yaptığım amfide öyle distorsiyon yok denecek kadar az kulağını yaklaştırdığında dahi tıssss sesini duyamıyosun.

Anonymous yazdı:

25.07.2007 tarihinde sadık yazdı: / 12.06.2008, 23.34
arkadaşlar aslında devredeki mosların pahalı olması nedeni ile deneme aşamasında bahsettiğiniz irfp leri kullanmak mantıklı olur sanırım hem bölece ikisi arasındaki farkıda kendiniz görme şansına erişirsiniz, aslında bunuda çok merak ediyorum acaba irfp ler kullanıldığında ne kadar fark olur dirtorsion ve sesin yumuşaklığı açısından çünkü projenin ekonomik olması gereken durumlarda ticari anlamda daja uygun olması için irfpler kullanılabilir, moslar 5$ civarı iken irfpler 1$ civarı idi sanırım...

Anonymous yazdı:

20.07.2007 tarihinde Dr.Hardware yazdı: / 12.06.2008, 23.34
Aslında MOSFE seçimi için teknik kriter yalnızca gate tetikleme eşik gerilimleri ve DS akımlarıyla ilgilidir. 2SK1058/2SJ162 çiftinin tetikleme gerilimleri 4v civarında DS akımları ise 7A dir. Sanırım IRFP lerin de yakın değerledir incelemedim.
Bu durumda teknik olarak sorun yoktur. Ancak 2SK1058 / 2SJ162 lateralleri yalnızca hi-fi güç amplifkatörleri için üretilmiş özel MOSFET lerdir. IRFP ler ise genel kullanım için üretilmiş HEXFET ürünlerdir. Teknik olarak kullanılabilirler ancak aynı yumuşak tınıyo elde edemezsiniz. Proje sahibi Sayın Nico RAS da yazısında özellikle bu konuya vyrgu yapmıştır.
Kolay gelsin.

Anonymous yazdı:

17.07.2007 tarihinde xxx yazdı: / 12.06.2008, 23.34
irfp9240 ve irfp240 çifti gayet uyumlu çalışan mosfetlerdir.bu çifti kullanarak 500W amfi yaptım ve sonuç süper.yani diyeceğim irfp9240 ve irfp240çiftini rahatlıkla kullanabilirsiniz.

Anonymous yazdı:

12.07.2007 tarihinde Dr.Hardware yazdı: / 12.06.2008, 23.34
Sevgili Sadık,
Dalbani den daha önce alışveriş yapmadım. Ama güvenilir bir yere benziyor. Gerçi fiyatı sanki epey düşükmüş gibi duruyor. Karar senin. Para da senin çünkü.
Başka bir husus; bu MOSFET leri matched alırsan daha iyi sonuç alırsın. Tabii şart değil.
Uyarmam gerekir ki bu MOS ların bolca sahtesi mevcut!
Sevgili Kenan,
2SK1058 ve 2SJ162 Renesans'ın Lateral MOSFET takımıdır. Senin aldıkların lateral değil. Bu bakımdan aynı kaliteyi alabileceğini sanmıyorum IRFP9240 ın eşleniği IRFP240 dır. Satıcının neden 250 verdiğini anlayamadım. Ama her durumda aynı kaliteyi alabileceğini sanmıyorum. Ama denemekte zarar yok. Bacak bağlantıları aynıysa tak bir dene bakalım. Ne olacak? Sonuçtan haberdar edersen memnun olurum.
NOT: Bu MOSFET lerin speklerini inceleme fırsatım olmadı. VDS, IDS vs.. verileri aynıysa ya da yakınsa sorun olmaz. Ses bakımından bişey diyemem.
Kolay gelsin.

Anonymous yazdı:

10.07.2007 tarihinde uA_kenan yazdı: / 12.06.2008, 23.34
selam Ben bu devreyi yapmak üzere malzemeleri aldım.ancak devredeki mosfetleri bulamadım muadilini aldım (2SJ162 yerine IRFP9240 ve 2SK1058 yerinede IRFP250 ) verdiler.uygunmudur? çalışırmı?
tşkler

Anonymous yazdı:

08.07.2007 tarihinde sadık yazdı: / 12.06.2008, 23.34
Arkadaşlar ben burdaki mosları http://www.dalbani.co.uk adresinde buldum burada fiyat olarak ortalama 4 euro diyor sizce bunlar orjinalmidir bu siteye güvenebilirmiyim.yardımlarınızı bekliyorum teşekkürler...

Anonymous yazdı:

27.06.2007 tarihinde Caner TIĞLI yazdı: / 12.06.2008, 23.34
ben bu anfi devresini yaptım inanılmaz güçlü rahat ve kullanışlı bir devre 700 VA trafo sardırdım 35-0-35 e vede eski bir küp anfiden(marka vermiyorum reklam olmasın) 20 cm x 30 soğutucu üzeribe kurdum stereo yapıp pc ye bağladım 200 watlık studyo kabinleri kullandım sonuç: mükemmel!!!! demek istediğim bu anfi profesyonel bir anfi ve derin bir bas karakteristiğine sahip herkeze tavsiye ederim yanlız pcb hazırlayıp delerken dikkatli olun pcbde unutulan tek şey delik yerlerinin biraz küçük olması 1mm den ince uçla delmenizi tavsiye ederim..
teşekkürler Nico Ras sayendde en kaliteli anfimi yapmış bulunmaktayım...!

Anonymous yazdı:

12.06.2007 tarihinde Hazar yazdı: / 12.06.2008, 23.34
sibernetik;

Forumdaki kullanıcı adınızı aktive ettim. Bazen böyle sorunlar olabiliyor, sunucu kaynaklı. Haber verdiğiniz için teşekkürler.
Ayrıca yönetimle haberleşmek için de [email protected] adresini kullanabilirsiniz.

Forumda paylaşımlarınızı bekliyoruz. Görüşmek üzere

Anonymous yazdı:

12.06.2007 tarihinde sibernetik yazdı: / 12.06.2008, 23.34
Sitenizi çok beğendim.Beğenilerimi de ilettim.Hatta elimde bulunan tüm elektronik devre şemalarını,anfi devrelerini de sizlerle paylaşmak istedim ve sibernetik kullanıcı ismiyle foruma üye olayım dedim.Henüz bir aktivasyon maili gelmedi.Tekrar aynı isimle üye olayım dedim."Böyle bir e-posta ve kullanıcı adı kullanımda" yani var diyor.Admine e-posta göndereyim dedim olmadı.
Bu kaosun içinden nasıl çıkabilirim.Yardım ederseniz sevineceğim.

Anonymous yazdı:

10.06.2007 tarihinde bülent yazdı: / 12.06.2008, 23.34
siz anlatımınızda 35-0-35 ac uygulayın diyorsunuz şemada 40/42-0-40/42 ac diyor hangisi doğru?

Anonymous yazdı:

30.05.2007 tarihinde sinan yazdı: / 12.06.2008, 23.34
tşk. hazer kardeş ohm kanuna oki... peki sen bana tavsiye edebileceğin bir anfi veya site varmı... unutmadan şunuda eklemek istiyorum tda 2030 ile yapılmış iki adet anfi var ve bunlara baglı ufak haparlörüm var ve basıda bunlarla beraber kullanmak istiyorum yanı 2+1 yapmak istiyorum teşk

Anonymous yazdı:

27.05.2007 tarihinde Hazar yazdı: / 12.06.2008, 23.34
Sinan, sadece match edilmiş MOSFET'leri 20€ HIFI bir amplifikatörü bir araba subwooferında kullanman ampliye hakaret sayılır, israftır bir kere :) Ohm farklılığından önce Ohm kanunu hakkında bilgi sahibi olmalısın. En basit haliyle Ohm kanunu I=V/R'dir yani Akım = Gerilim / Direnç. Ohm da direnç birimidir. Gerilim sabit, direnç düşerse ne olur, akım artar. Yani ampliden daha fazla akım çekmiş olursun, daha fazla güç gerekir, daha fazla ısı üretilir.
Kapibara'nın amplisi daha uygun(ucuz) olabilir senin için.

Anonymous yazdı:

27.05.2007 tarihinde sinan yazdı: / 12.06.2008, 23.34
herkese slm öncelikle ugraşınızdan dolayı teşekür ederim.
ben bu anfiyi 20cm 4 ohm luk 350w lık pıoneer bas haparlöründe kullanmak istiyorum ve sizce anfinin 8ohm olması bir sorun yaratırmı birde bu ohm ların farklılıgı ne işe yarıyor bilgilendirirseniz sevinirim tşşk...

Anonymous yazdı:

25.05.2007 tarihinde dagali yazdı: / 12.06.2008, 23.34
çok süper olmuş :evet: :evet:

Anonymous yazdı:

11.04.2007 tarihinde fatih yazdı: / 12.06.2008, 23.34
slm hoca ben elazığdan öncelikle sunumlarınız içiçn tşk ben 500_700 watlık bir anfi devresi arıyom ama gayet basit olca yardmcı olursanız sevinirim

Anonymous yazdı:

05.04.2007 tarihinde Hazar yazdı: / 12.06.2008, 23.34
Tüm dosyalar revize edilmiştir.

Anonymous yazdı:

17.03.2007 tarihinde hüseyin yazdı: / 12.06.2008, 23.34
gerçekten ileri bir ses kalitesi olduğuna inanıyor
başarılı bir olacak gibi

Anonymous yazdı:

09.03.2007 tarihinde Dr. yazdı: / 12.06.2008, 23.34
Arkadaşlar buradan tekrar hatırlatma ihtiyacı duyuyorum. Bu uygulama yeni başlayanlar için UYGUN DEĞİLDİR. Hem çok pahalıdır hem de hiç bir koruma devresi yoktur. En küçük hatanızda çıkış MOS larını yakarsınız. Diğer bir konu bu devrenin ultra HIFI seviyesinde bir uygulama olmasıdır. Yalnız bu seviyeyi tutturabilmek için çok detaylı bir çalışma gerekir. Tüm malzemeler dikkatle seçilmeli ve match edilmelidir. Tamamen orijinal malzemeler alınmalıdır. Sahte veya karşılık malzeme alımından, malzemelerin match edilmemesinden doğacak sorumluluk bize ait değildir. Örneğin Mehmet henüz sorularıma bir cevap vermedi.
Başka bir husus "bu devrenin ton kontrolü yok mu" sorusunun sürekli sorulmasıdır. Bu devre için en uygun preampli bir sonraki projemizdir. O projede düzgün bir bas düzeltmesi vardır. Ancak konvansiyonel ton kontrol devrelerinde tandem potans kullanılması ve bunların %20 toleranslı olması projemizin HIFI özelliğini tehlikeye soktuğundan bu sisteme ton kontrol eklenmesi önerilmez. Eğer HIFI olmayan bir uygulama peşindeyseniz internette pek çok örnek bulabilirsiniz.
Kolay gelsin.

Anonymous yazdı:

08.03.2007 tarihinde hasan yazdı: / 12.06.2008, 23.34
bu anfinin bana ton(bas tiz wol)ayarlı devresi lazım yardımcı olursanız sevinirim

Anonymous yazdı:

05.03.2007 tarihinde Dr.Hardware yazdı: / 12.06.2008, 23.34
Mehmet dostum,

Öncelikle geçmiş olsun. Yalnız bir kaç konuya dikkat etmen gerekiyor,

1- Bu proje yeni başlayanlar için değildir.
2- Nico'nun proje tanıtım yazısında değindiği gibi muadil tavsiye edilmez.
3- Yeni yaptığın amplifikatöre direkt olarak hoparlör bağlanmaz. Önce çıkıştaki offset ölçülür.
4- 26 volt AC 8 rezistif ohm yüke 3,1A akıtır Bu da 100W eder. 100W lık bir amplifikatöre ne tür bir hoparlör bağladın ki yandı?

Konuyu lütfen forum kısmında aç. Orada yardımcı olalım. Ama öncesinde;
- Kaç volt besleme verdin?
- Hangi transitörleri kullandın?
- Çıkışa bağladığın hoparlör nasıl bir şeydi?
Sorularını cevapla. Sorunun çözülecektir merak etme. Bu devre pek çok kez denenmiş ve oldukça başarılı sonuçlar alınmış bir uygulamadır.

Anonymous yazdı:

03.03.2007 tarihinde MEHMET yazdı: / 12.06.2008, 23.34
meraba ben mosfetli anfi devrenizi yaptım fakat mosfetlewrin yerine muadillerini kullandım fakat hoporlörleri yaktı çıkışa ac 26 volt gibi bi voltaj çıkarıyor muadillerini kullanmam böle bi sorun ortaya koyabilirmi devreyi defalarca kontrol ettim bi hata yada kısa devre yok . bana bi fikir verirmisiniz

Anonymous yazdı:

05.02.2007 tarihinde Dr.Hardware yazdı: / 12.06.2008, 23.34
Berat dostum bence bu sorunu forum kısmında sor ki daha kolay yanıt alasın..

Anonymous yazdı:

04.02.2007 tarihinde berat23 yazdı: / 12.06.2008, 23.34
olayı saf ses kalitesi bakımından ele alırsak mosfetmi entegremi dersiniz

Anonymous yazdı:

04.02.2007 tarihinde irdal yazdı: / 12.06.2008, 23.34
ellerine sağlık devamını görmeyi isterim.Saygılarımla..
Yorumların devamı yükleniyor...
